GB-T 16674.2 Küçük Altıgen Başlı Flanş Cıvataları
Ürün: GB-T 16674.2KüçükAltıgen Başlı Flanş Cıvataları-İnce Adımlı Diş
Mülkiyet Sınıfı:4.6,4.8,5.6,5.8,8.8,10.9,12.9,
A2-70, A4-70,A4-80
Kaplama: Çinko Kaplama (Sarı Çinko, Çinko Mavi, Durulama Rengi), Siyah, Fosfat ve Yağ, Çinko Fosfat, Sıcak Daldırma Galvanizli (HDG), Dacromet, Geomet
Malzeme:Çelik
İhracat ülkesi: ABD, Japonya, Avustralya, Avrupa vb.
Müşteri özelleştirmesini destekleyin
GB/T 16674.2, ince dişli, küçük seri altıgen başlı flanş kalın gövdeli cıvatalar için bir standarttır.
Bu cıvataların altıgen başı ve flanş yüzü vardır. Flanş yüzü cıvata ile bağlantı parçası arasındaki temas alanını artırarak daha iyi destek ve stabilite sağlar. Ek olarak ince diş tasarımı, cıvatanın sıkıldığında daha eşit bir yük dağılımı sağlamasına olanak tanıyarak gerilim konsantrasyonlarını azaltır.

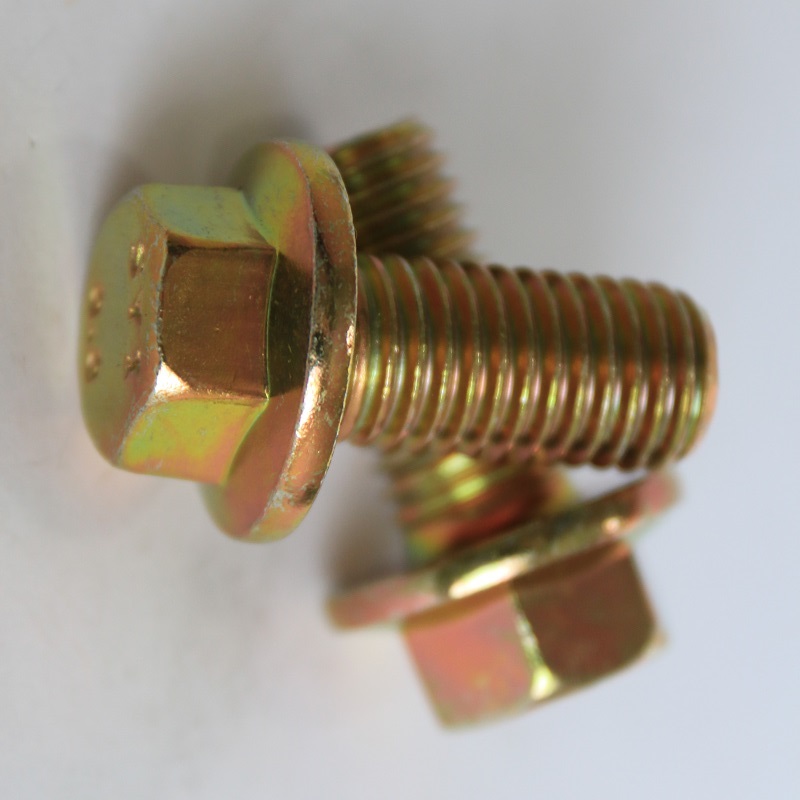

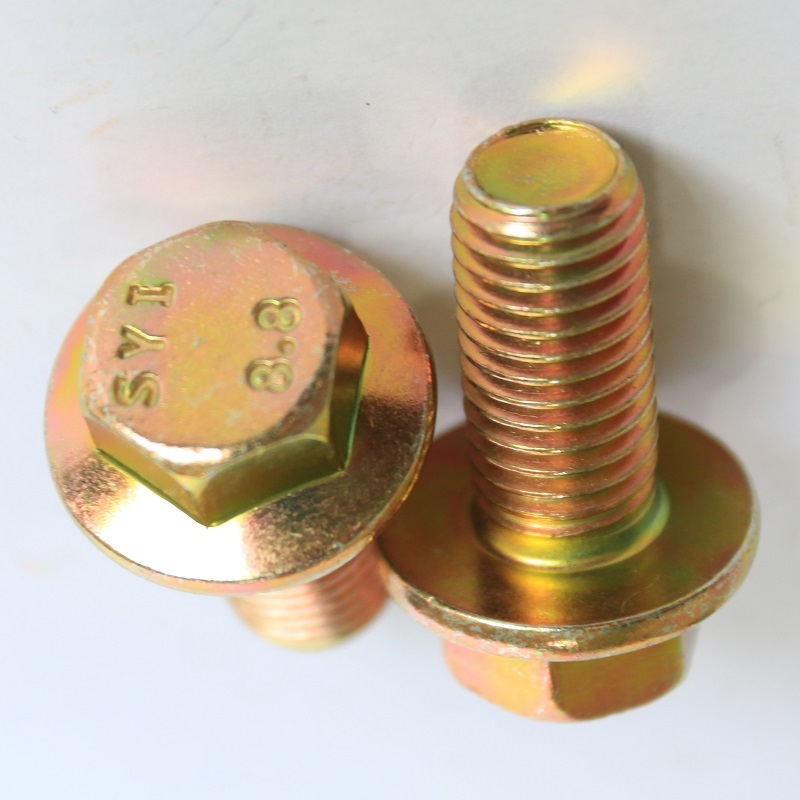

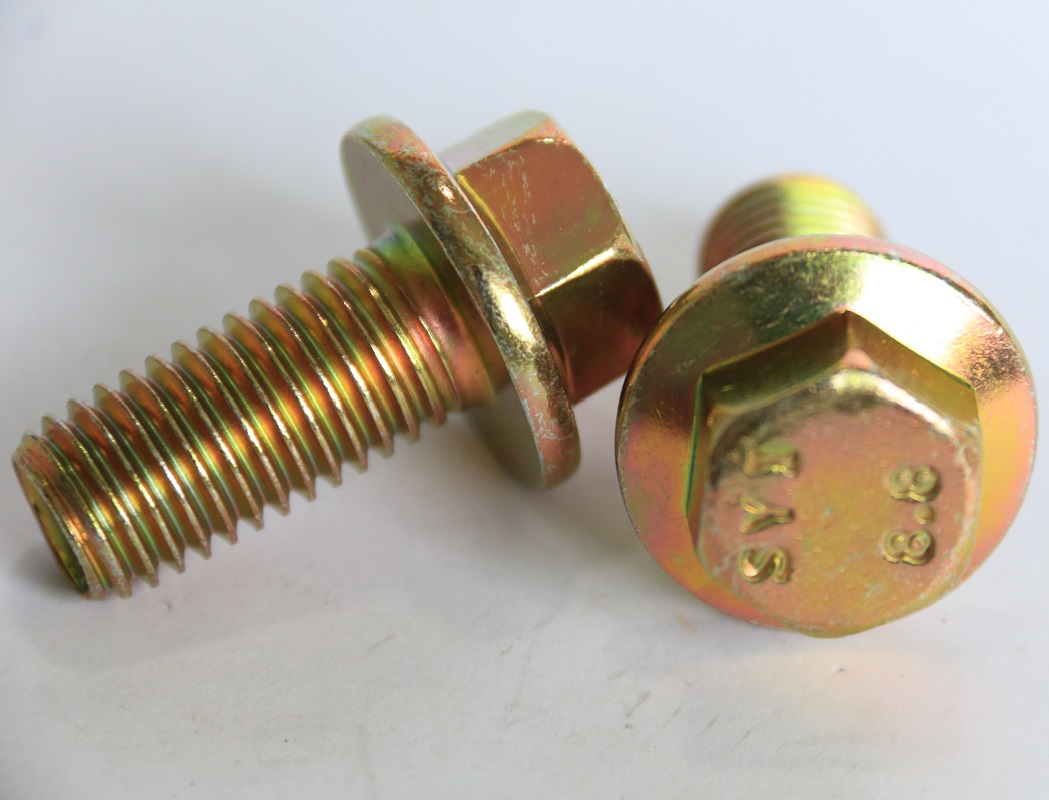

Resimler

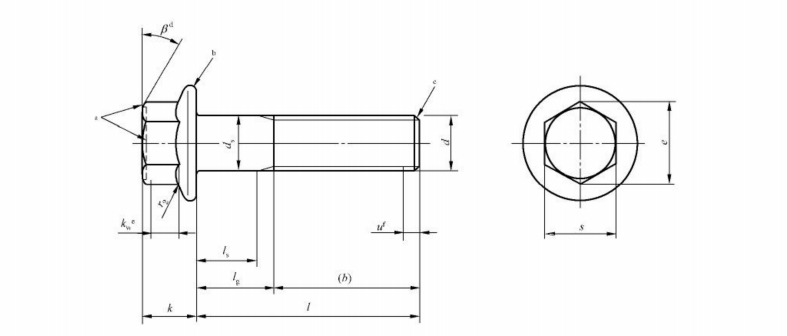

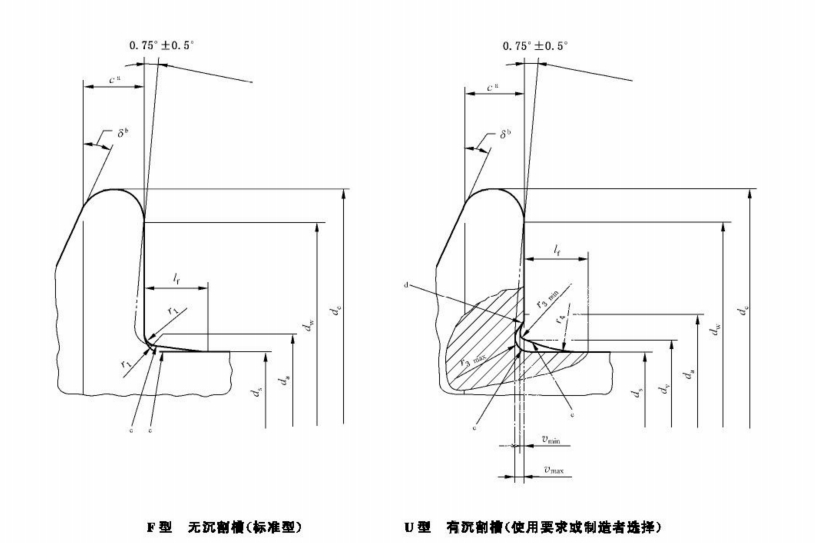

Ürün çizimi
Ürün özellikleri
Boyut |
M8 |
M10 |
M12 |
M14 |
M16 |
|
P |
1.0 |
1,0/1,25 |
1,25/1,5 |
1.5 |
1.5 |
|
A |
maksimum |
3.0 |
3.0 |
4.5 |
4.5 |
4.5 |
dk. |
1.0 |
1.0 |
1.5 |
1.5 |
1.5 |
|
B |
ben<125 |
22 |
26 |
30 |
34 |
38 |
125
|
28 |
32 |
36 |
40 |
44 |
|
l>200 |
/ |
/ |
/ |
/ |
57 |
|
c dk |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
|
maksimum |
F Tipi |
9.2 |
11.2 |
13.7 |
15.7 |
17.7 |
U tipi |
10.0 |
12.5 |
15.2 |
17.7 |
20.5 |
|
DC maksimum |
17.0 |
20.8 |
24.7 |
28.6 |
32.8 |
|
ds |
maksimum |
8.0 |
10.0 |
12.0 |
14.0 |
16.0 |
dk. |
7.78 |
9.78 |
11.73 |
13.73 |
15.73 |
|
maksimum dv |
8.8 |
10.8 |
12.8 |
14.8 |
17.2 |
|
gün dakika |
14.9 |
18.7 |
22.5 |
26.5 |
30.6 |
|
e dk |
10.95 |
14.26 |
16.50 |
19.86 |
23.15 |
|
k maksimum |
8.5 |
9.7 |
12.1 |
12.9 |
15.2 |
|
kw dk. |
3.8 |
4.3 |
5.4 |
5.6 |
6.8 |
|
eğer maksimum |
2.1 |
2.1 |
2.1 |
2.1 |
3.2 |
|
r1 dakika |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
|
r2 maksimum |
0,5 |
0,6 |
0,7 |
0,9 |
1.0 |
|
r3 |
maksimum |
0,36 |
0,45 |
0,54 |
0,63 |
0,72 |
dk. |
0.16 |
0.20 |
0,24 |
0,28 |
0,32 |
|
r4 |
5.7 |
5.7 |
5.7 |
5.7 |
8.8 |
|
S |
maksimum |
10.0 |
13.0 |
15.0 |
18.0 |
21.0 |
dk. |
9.78 |
12.73 |
14.73 |
17.73 |
20.67 |
|
v |
maksimum |
0,25 |
0.30 |
0,35 |
0,45 |
0,50 |
dk. |
0,1 |
0,15 |
0,15 |
0,2 |
0,25 |
|
Müşteri özelleştirmesini destekleyin |
||||||
Şirketimiz hakkında bazı tanıtımlar
Başvuru
Jinan Star Company, bağlantı elemanı ürünlerinin üretiminde uzmanlaşmıştır. Cıvatalarımız, somunlarımız ve diğer ürünlerimiz makine, demiryolları, otomobil, inşaat, elektrik, köprüler, iletişim, yangınla mücadele ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Sertifikasyon
Jinan Star Fastener Co., Ltd., çeşitli departmanların liderlerinin bilimsel yönetimi ve cıvatalar ve diğer bağlantı elemanları için yüksek kalite arayışı yoluyla ISO9001 kalite yönetim sistemi sertifikasının 2015 versiyonunu aldı. Ayrıca Star Company'nin laboratuvarı 2017 ve 2018 yıllarında sertifika aldı. 2018 yılında ulusal CNAS sertifikasını, 2018 yılında ise şirket Avrupa CE sertifikasını geçti.

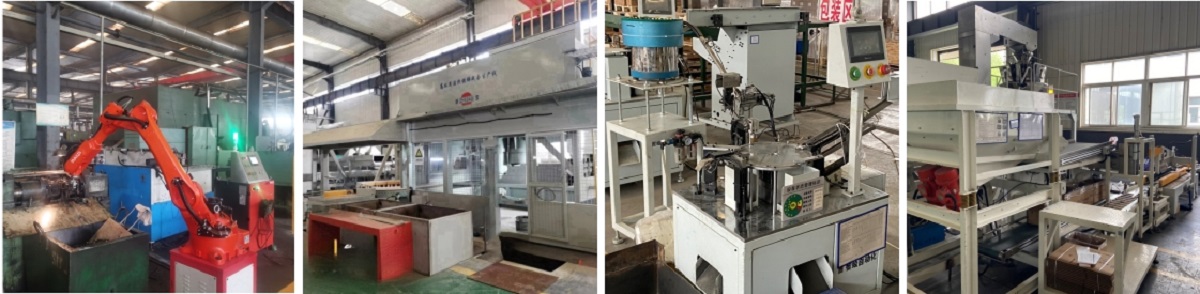

Atölye
Jinan Star Fastener Co., Ltd.'nin atölyesi, gelişmiş üretim ekipmanlarıyla şirketin üretim ve imalatının temel alanıdır. Atölyenin makul düzeni ve bilimsel üretim süreci, bağlantı elemanları ürünlerinin verimli üretimini ve yüksek kaliteli çıktısını sağlar.

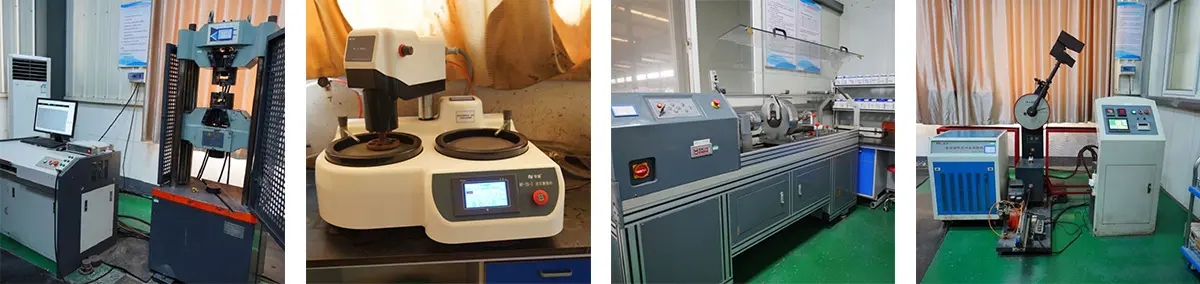

Test ekipmanları
Jinan Star Fastener Company, ürün kalitesine büyük önem vermektedir ve çekme test makineleri, tork test cihazları, metalografik mikroskoplar, optik projektörler, tuz püskürtme test odaları, kaplama kalınlık ölçerler vb. gibi eksiksiz bir kalite test ekipmanı yelpazesiyle donatılmıştır. Bağlantı elemanı ürünlerinin çekme mukavemetini ve uzamasını tespit edin ve ham maddelerden bitmiş ürünlere kadar her bağlantının sıkı bir şekilde kontrol edilebilmesini sağlamak için ürünlerin mekanik özelliklerini değerlendirin.

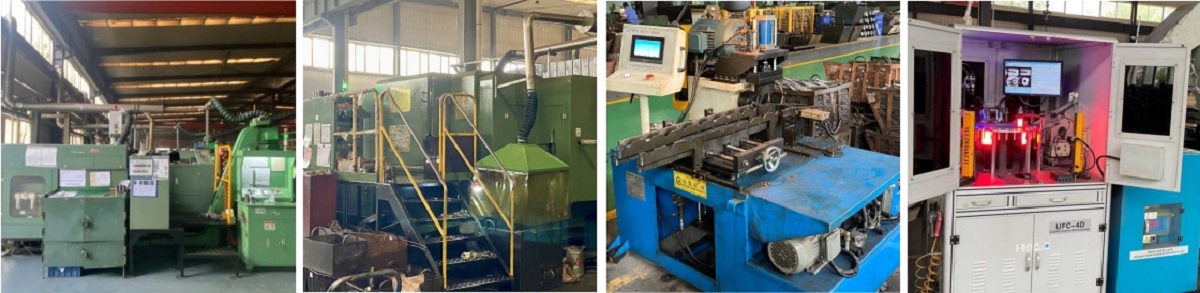

Üretim ekipmanı
Farklı müşterilerin ihtiyaçlarını karşılamak için şirket, çok istasyonlu soğuk şişirme makineleri, diş haddeleme ekipmanları, ısıl işlem ekipmanları, kumlama makineleri, kumlama makineleri, galvanik hatları ve diğerleri gibi bir dizi gelişmiş üretim ekipmanını piyasaya sürdü. yüzey işleme ekipmanları ve tam otomatik paketleme ekipmanları. Bu ekipmanlar yalnızca üretim verimliliğini artırmakla kalmaz, aynı zamanda ürün kalitesinin tutarlılığını ve istikrarını da sağlar.
Paketleme
Hizmet
1. Ürün temini. Üreticiler, çeşitli boyutlarda, özelliklerde ve performans seviyelerinde ürünler de dahil olmak üzere, GB/T 16674.2 standardına göre gereksinimleri karşılayan altıgen flanş cıvataları sağlayabilir.
2. Müşteri ihtiyaçlarına göre özel üretim. Müşterinin özel boyutta, malzemede veya performans seviyesinde cıvatalara ihtiyacı varsa.
3. Müşterilerin cıvataları doğru ve güvenli bir şekilde kullanmasını sağlamak için cıvata seçimi önerileri, kurulum kılavuzu, kullanım talimatları ve diğer teknik desteği sağlayın.
4. Hızlı ve doğru lojistik ve dağıtım hizmetleri
5. Müşterilerin kullanım sırasında herhangi bir sorunla karşılaşması veya cıvataları onarması veya değiştirmesi gerekiyorsa, üretici satış sonrası servis ve teknik desteği zamanında sağlayabilir.
SSS
1. Ürün standartlara uygun olarak üretiliyor mu?
Cevap: Cıvataları GB/T 16674.2 standardına sıkı sıkıya uygun olarak üretiyoruz ve ürün kalitesinin standart gereklilikleri karşıladığından emin olmak için ürünler üzerinde sıkı kalite denetimleri gerçekleştiriyoruz. Aynı zamanda cıvataların mükemmel mekanik özelliklere ve güvenilirliğe sahip olmasını sağlamak için yüksek kaliteli malzemeler ve gelişmiş üretim süreçleri kullanıyoruz.
2. Cıvata özellikleri nasıl seçilir?
C: Müşterinin özel ihtiyaçlarına ve uygulama ortamına göre uygun cıvata seçimi önerileri sağlayabiliriz. Size en uygun cıvata tipini ve özelliklerini önerebilmemiz için lütfen müşterilere ayrıntılı bağlantı gereksinimleri, malzeme özellikleri ve diğer bilgileri sağlayın.
